01. 스폿용접에 대한 간략한 설명

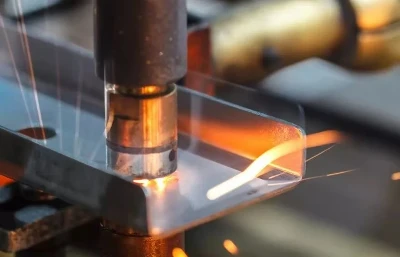

스폿 용접은 용접물을 겹침 접합으로 조립하고 두 전극 사이에서 압착한 후 저항열에 의해 모재를 녹여 용접을 형성하는 저항 용접 방법입니다.
스폿 용접은 주로 다음과 같은 측면에서 사용됩니다.
1. 자동차 운전실, 객차, 수확기 스케일 스크린 등과 같은 얇은 시트 스탬핑 부품의 겹침.
2. 캐리지 측벽 및 천장, 트레일러 패널, 콤바인 수확기 깔때기 등과 같은 얇은 시트 및 강철 구조 및 스킨 구조.
3. 스크린, 스페이스 프레임, 크로스 철근 등
02. 스폿용접의 특징
스폿 용접 중에 용접물은 랩 조인트로 형성되고 두 전극 사이에 압착됩니다. 주요 기능은 다음과 같습니다.
1. 스폿 용접시 연결 부위의 가열 시간이 매우 짧고 용접 속도가 빠릅니다.
2. 스폿용접은 전기만 소모하므로 충진재나 플럭스, 가스 등이 필요하지 않습니다.
3. 스폿 용접의 품질은 주로 스폿 용접기에 의해 보장됩니다. 조작이 간단하고 기계화 및 자동화 수준이 높으며 생산성이 높습니다.
4. 노동 강도가 낮고 근무 조건이 좋습니다.
5. 용접은 매우 짧은 시간에 완료되기 때문에 큰 전류와 압력이 필요하므로 공정제어가 복잡하고 용접기의 용량이 크고 장비의 가격이 비싸다.
6. 용접부에 대한 비파괴 검사를-수행하기가 어렵습니다.
03. 스폿용접 작업과정
용접하기 전에 작업물의 표면을 깨끗이 청소해야 합니다. 일반적으로 사용되는 세척 방법은 산세 세척, 즉 먼저 가열된 10% 황산에 산세척한 후 뜨거운 물로 세척하는 것입니다. 구체적인 용접 공정은 다음과 같습니다.
(1) 공작물 조인트는 스폿 용접기의 상부 전극과 하부 전극 사이로 보내져 고정됩니다.
(2) 전원을 켜면 두 공작물의 접촉면이 가열되어 부분적으로 용융되어 용융 코어가 형성됩니다.
(3) 전원이 꺼진 후에도 압력이 유지되어 압력 작용으로 용융 코어가 냉각되고 응고되어 용접이 형성됩니다.
(4) 압력을 제거하고 공작물을 제거하십시오.
04. 스폿용접의 영향요인
용접 품질에 영향을 미치는 주요 요인에는 용접 전류 및 전원{0}}시간, 전극 압력 및 션트 등이 있습니다.
1. 용접 전류 및 전원-ON 시간
용접 전류의 크기와 전원 켜짐 시간의 길이에 따라 스폿 용접은 하드 사양과 소프트 사양의 두 가지 유형으로 나눌 수 있습니다. 단시간에 큰 전류를 흘리는 사양을 하드사양이라고 합니다. 높은 생산성, 긴 전극 수명, 용접물의 변형이 적은 장점이 있습니다. 열전도율이 좋은 금속의 용접에 적합합니다. 작은 전류를 장시간에 걸쳐 흘리는 사양을 소프트 사양이라고 합니다. 생산성이 낮고 경화되기 쉬운 금속의 용접에 적합합니다.
2. 전극 압력
점용접 시 전극에 의해 용접물에 가해지는 압력을 전극압력이라고 합니다. 전극 압력은 적절하게 선택되어야 합니다. 압력이 높으면 용융 코어가 응고할 때 발생할 수 있는 수축 및 수축 공동을 제거할 수 있지만 용접 시스템의 저항 및 전류 밀도가 감소하여 용접물의 가열이 부족해지고 용접점에서 용접 코어의 직경이 감소하며 용접점의 강도가 감소합니다. 전극 압력의 크기는 다음 요소에 따라 선택할 수 있습니다.
(1) 용접물의 재료. 재료의 고온 강도가 높을수록 필요한 전극 압력도 커집니다. 따라서 스테인레스강과 내열강을 용접할 때에는 저-탄소강을 용접할 때보다 더 큰 전극압력을 사용하여야 합니다.
(2) 용접 매개변수. 용접 사양이 단단할수록 전극 압력이 커집니다.
3. 션트
스폿 용접 중에 주 용접 회로 외부로 흐르는 전류를 션트(shunt)라고 합니다. 션트(Shunt)는 용접 부위에 흐르는 전류를 감소시켜 발열이 부족하여 용접 강도가 크게 저하되어 용접 품질에 영향을 미칩니다. 션트 정도에 영향을 미치는 요소는 주로 다음과 같습니다.
(1) 용접 두께 및 용접 간격. 용접 간격이 증가할수록 션트 저항이 증가하고 션트 정도가 감소합니다. 30~50mm의 기존 스폿 간격을 사용할 경우 션트 전류는 전체 전류의 25~40%를 차지하며, 용접 두께가 감소할수록 션트 정도도 감소합니다.
(2) 용접 표면 상태. 용접 표면에 산화물이나 먼지가 있으면 두 용접 사이의 접촉 저항이 증가하고 용접 영역을 통과하는 전류가 감소하며 션트 정도가 증가합니다. 공작물은 산세척, 샌드블래스트 처리 또는 광택 처리할 수 있습니다.
05. 스폿용접 안전상의 주의사항
(1) 용접기의 발 스위치에는 우발적인 시동을 방지하기 위해 견고한 보호 커버가 있어야 합니다-.
(2) 작업 지점에는 작업 불꽃이 튀는 것을 방지하기 위한 배플이 장착되어야 합니다.
(3) 용접 시 용접사는 일반 보호안경을 착용하여야 한다.
(4) 용접기를 설치한 장소는 건조한 상태를 유지해야 하며, 바닥에는 미끄럼 방지판을 덮어야 합니다.-
(5) 용접 작업이 완료된 후에는 전원을 차단하고 냉각수 스위치를 10초 동안 연장한 후 닫아야 합니다. 기온이 낮을 때에는 수로에 쌓인 물을 제거하여 동파를 방지해야 합니다.
