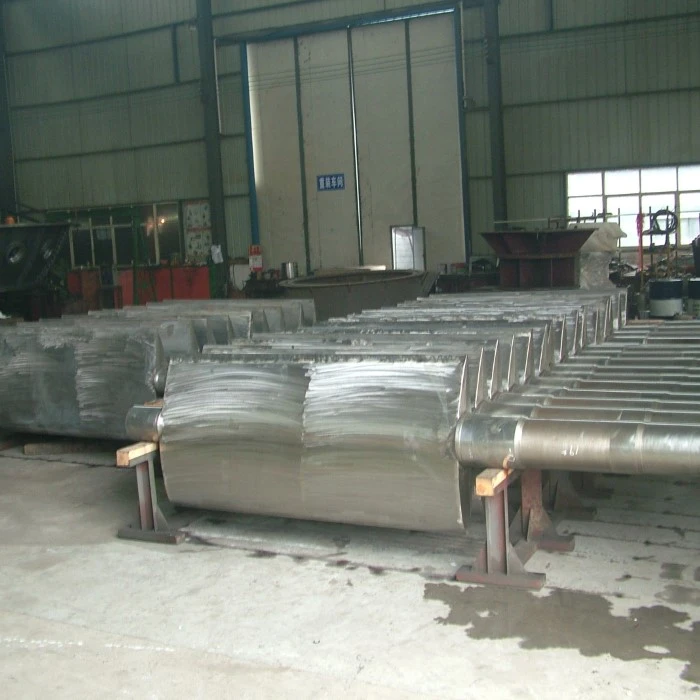

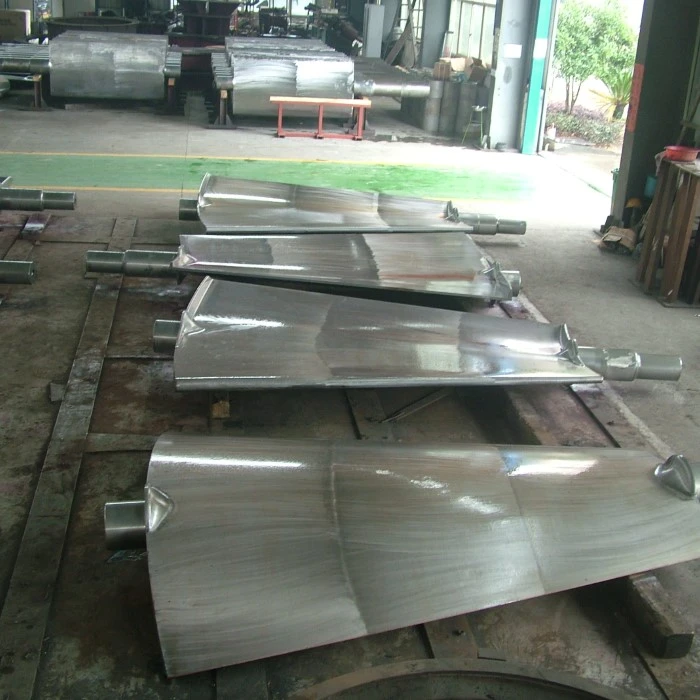

터빈 블레이드란?

터빈 블레이드는 터빈 디스크의 림에 장착된 방사형 날개로, 터빈 로터를 회전시키는 접선력을 생성합니다. 각 터빈 디스크에는 많은 블레이드가 있습니다. 따라서 그들은 가스 터빈 엔진과 증기 터빈에 사용됩니다. 블레이드는 연소기에서 생성된 고온, 고압 가스에서 에너지를 추출하는 역할을 합니다. 터빈 블레이드는 종종 가스 터빈의 제한 구성 요소입니다.

터빈 블레이드의 특징

블레이드 모양
터빈 블레이드는 일반적으로 최적화된 곡선 모양으로 유선형이거나 공기역학적으로 설계됩니다. 이러한 설계는 유체 저항을 줄이고 유체 흐름 효율성을 향상시킬 수 있습니다.

냉각 채널
터빈 블레이드에는 일반적으로 유체를 통해 블레이드 표면을 냉각하기 위한 내부 냉각 채널이 있습니다. 이러한 냉각 채널은 블레이드의 작동 온도를 낮추고 블레이드가 과열되어 고장이 발생하는 것을 방지하는 데 도움이 됩니다.

재료 선택
터빈 블레이드는 일반적으로 고온, 고속 및 고압 환경의 요구 사항을 충족하기 위해 고온 합금 또는 세라믹 재료로 만들어집니다. 이 재료는 내열성, 내식성 및 고강도가 우수하며 복잡한 작업 조건을 견딜 수 있습니다.

냉각방식

충돌 냉각

블레이드 내부 통로를 통해 냉각 공기를 통과시켜 작동합니다. 열은 블레이드를 통한 전도에 의해 전달된 다음 블레이드 내부에 흐르는 공기로의 대류에 의해 전달됩니다. 이 방법에는 넓은 내부 표면적이 바람직하므로 냉각 경로는 구불구불하고 작은 핀으로 가득 찬 경향이 있습니다. 블레이드의 내부 통로는 원형 또는 타원형일 수 있습니다. 냉각은 허브에서 블레이드 팁 방향으로 이 통로를 통해 공기를 통과시켜 달성됩니다. 이 냉각 공기는 공기 압축기에서 나옵니다. 가스 터빈의 경우 외부의 유체는 상대적으로 뜨겁고 냉각 통로를 통과하여 블레이드 팁의 주 흐름과 혼합됩니다.

필름 냉각

널리 사용되는 유형인 필름 냉각(박막 냉각이라고도 함)은 대류 및 충돌 냉각보다 더 높은 냉각 효과를 허용합니다. 이 기술은 구조의 여러 작은 구멍이나 슬롯을 통해 블레이드 밖으로 냉각 공기를 펌핑하는 것으로 구성됩니다. 그런 다음 냉각 공기의 얇은 층(막)이 블레이드 외부 표면에 생성되어 주 흐름의 열 전달을 줄입니다. 주 흐름의 온도(1300~1800켈빈)는 블레이드 재료의 녹는점(1300~1400켈빈)을 초과할 수 있습니다.

냉각 유출

블레이드 표면은 다공성 재료로 만들어졌는데, 이는 표면에 다수의 작은 오리피스가 있음을 의미합니다. 냉각 공기는 필름 또는 냉각기 경계층을 형성하는 이러한 다공성 구멍을 통해 강제로 유입됩니다. 게다가 이러한 균일한 냉각은 전체 블레이드 표면에 냉각수가 분출되어 발생합니다.

핀 핀 냉각

좁은 뒷전에서는 필름 냉각이 블레이드로부터의 열 전달을 향상시키는 데 사용됩니다. 블레이드 표면에는 일련의 핀 핀이 있습니다. 열 전달은 이 어레이와 측벽을 통해 발생합니다. 냉각수가 빠른 속도로 핀을 가로질러 흐르면 흐름이 분리되고 후류가 형성됩니다. 핀 핀의 유형과 핀 사이의 간격이 가장 중요한 요소 중 열 전달 속도에 영향을 미치는 요소는 많습니다.

증산 냉각

이는 블레이드에 냉각 공기의 얇은 막을 생성한다는 점에서 필름 냉각과 유사하지만 공기가 구멍을 통해 주입되는 것이 아니라 다공성 껍질을 통해 "누출"된다는 점에서 다릅니다. 이러한 유형의 냉각은 블레이드 전체를 차가운 공기로 균일하게 덮기 때문에 고온에서 효과적입니다. 증산-냉각 블레이드는 일반적으로 다공성 쉘이 있는 견고한 지지대로 구성됩니다. 공기는 스트럿의 내부 채널을 통해 흐른 다음 다공성 쉘을 통과하여 블레이드를 냉각시킵니다.

터빈 블레이드 재료 선택 시 고려해야 할 요소

힘
재료는 작동 중에 겪는 높은 하중과 응력을 견딜 수 있을 만큼 충분한 강도를 가져야 합니다. 여기에는 인장 강도와 압축 강도가 모두 포함됩니다.

단단함
블레이드 편향을 최소화하고 구조적 무결성을 보장하려면 재료의 강성이 높아야 합니다. 강성은 일반적으로 영률로 측정됩니다.

피로 저항
재료는 20년을 초과할 수 있는 터빈 수명 동안 겪게 되는 반복 하중을 견딜 수 있도록 뛰어난 피로 저항성을 가져야 합니다.

손상 허용 범위
재료는 파편으로 인한 충격이나 낙뢰 등의 손상을 심각한 고장 없이 견딜 수 있어야 합니다.

비강성
비강성(Specific Stiffness)으로 알려진 밀도 대 강성의 비율은 블레이드의 전체 무게에 영향을 미치기 때문에 중요한 요소입니다.

비강도
마찬가지로 강도 대 밀도의 비율, 즉 비강도는 블레이드의 무게를 최소화하는 데 매우 중요합니다.

특정 피로 한계
밀도에 대한 피로 한계의 비율, 즉 특정 피로 한계는 블레이드의 장기-내구성을 보장하기 위한 또 다른 중요한 고려사항입니다.

터빈 블레이드 형상의 기초

코드 길이

주어진 지점에서 블레이드의 앞쪽 가장자리와 뒤쪽 가장자리 사이의 거리입니다. 코드 길이가 길면 표면적이 늘어나고 더 많은 양력이 생성될 수 있지만 블레이드에 가해지는 구조적 하중도 증가합니다.

캠버

블레이드 윗면의 곡률. 캠버 값이 높을수록 양력이 증가하지만 더 높은 풍속에서 실속 위험도 높아집니다.

두께

주어진 지점에서 블레이드의 상부 표면과 하부 표면 사이의 거리. 블레이드가 두꺼울수록 구조적 무결성이 향상되지만 항력이 증가하고 터빈의 전반적인 효율이 감소합니다.

트위스트

회전축에 대한 블레이드의 각도입니다. 블레이드를 비틀면 블레이드 길이에 따른 받음각을 최적화하여 터빈의 전반적인 성능을 향상시키는 데 도움이 될 수 있습니다.

터빈 블레이드 공정

CAD/CAM 설계
이 프로세스는 -CAD(컴퓨터 지원 설계) 및 CAM(컴퓨터 지원 제조) 소프트웨어로 시작됩니다. 엔지니어는 정확한 형상, 공기 역학 및 재료 고려 사항을 통합하여 터빈 블레이드의 3D 모델을 만듭니다. CAD 모델은 후속 가공 작업을 위한 청사진 역할을 합니다.

재료 선택
터빈 블레이드가 견뎌야 하는 혹독한 작동 조건을 고려할 때 고성능-재료는 터빈 블레이드에 매우 중요합니다. 인코넬 및 르네와 같은 니켈-계 초합금은 뛰어난 강도, 내식성 및 고온 성능으로 인해 일반적으로 사용됩니다.- 블레이드의 무결성과 성능을 보장하려면 재료 선택이 중요합니다.

거친 가공
거친 가공 공정은 블레이드의 초기 형상에서 여분의 재료를 제거하는 것으로 시작됩니다. 이는 일반적으로 밀링이나 터닝과 같은 고급 CNC 가공 기술을 사용하여 달성됩니다. 황삭 가공을 통해 기본 형상을 확립하고 여분의 재료를 제거하여 후속 마무리 작업을 수행할 수 있습니다.

에어포일 프로파일링
에어포일 프로파일링에는 블레이드의 공기역학적 프로파일을 정밀하게 가공하는 작업이 포함됩니다. 이 프로세스에는 복잡한 블레이드 형상과 엄격한 공차를 달성하기 위해 5축 또는 9축 동시 가공을 포함한 고정밀 CNC 가공이 필요합니다.- 목표는 캠버, 트위스트 및 코드 길이를 포함하여 원하는 익형 모양을 만들어 공기 역학적 성능을 최적화하는 것입니다.

냉각 구멍 드릴링
터빈 블레이드에는 온도 안정성을 유지하기 위해 복잡한 내부 냉각 시스템이 있는 경우가 많습니다. 이러한 냉각 구멍은 냉각 공기가 통과할 수 있도록 블레이드에 구멍을 뚫거나 가공합니다. 레이저 드릴링 또는 EDM(방전 가공)과 같은 특수 드릴링 기술을 사용하여 정확한 구멍 배치 및 직경을 얻습니다.

마무리 작업
황삭 가공과 에어포일 프로파일링이 완료되면 터빈 블레이드는 다양한 마무리 작업을 거칩니다. 여기에는 필요한 표면 마감을 달성하고 가공 흔적을 제거하기 위한 정밀 연삭, 연마 및 표면 처리가 포함됩니다. 마무리 작업은 공기역학적 손실을 줄이고 블레이드의 전반적인 효율성을 향상시키는 데 중요합니다.

품질 관리
가공 공정 전반에 걸쳐 터빈 블레이드가 최고 표준을 충족하도록 엄격한 품질 관리 조치가 구현됩니다. 치수 정확도, 표면 품질 및 구조적 무결성을 검증하기 위해 좌표 측정기(CMM), 비{1}}비파괴 검사(NDT) 및 육안 검사와 같은 고급 검사 기술이 사용됩니다.

자주 묻는 질문

Q: 터빈 블레이드란 무엇이며 그 기능은 무엇입니까?

답변: 터빈 블레이드는 열 에너지를 기계 에너지로 변환하도록 설계된 가스 및 증기 터빈의 중요한 구성 요소입니다. 이러한 블레이드는 일반적으로 작동 중에 발생하는 높은 온도와 압력을 견딜 수 있도록 초합금과 같은 고강도 재료로 제작됩니다.- 그들은 터빈 로터의 원주 주위에 단계적으로 배열되어 팽창하는 가스나 증기의 운동 에너지를 포착하여 로터를 회전시키고 기계적 일을 생성합니다.

Q: 터빈 블레이드의 주요 유형은 무엇입니까?

A: 터빈 블레이드는 크게 임펄스 블레이드와 반응 블레이드의 두 가지 유형으로 분류할 수 있습니다. 증기 터빈에 있는 임펄스 블레이드는 증기의 전체 힘을 직접 받아 증기의 방향을 바꾸도록 설계되었습니다. 증기 터빈과 가스 터빈 모두에 사용되는 반응 블레이드는 증기 또는 가스가 통과할 때 상호 작용하여 압력 에너지를 운동 에너지로 변환하도록 설계되었습니다.

Q: 터빈 블레이드를 제조하는 데 일반적으로 사용되는 재료는 무엇입니까?

답변: 터빈 블레이드는 고온에서의 뛰어난 강도와 부식 및 피로에 대한 저항성으로 인해 니켈{0}}계 초합금, 코발트-계 합금, 티타늄 합금으로 제작되는 경우가 많습니다. CMC(세라믹 매트릭스 복합재)도 경량 및 고온 성능을 위해 점점 더 많이 사용되고 있습니다.-

Q: 터빈 블레이드는 어떻게 제조됩니까?

A: 터빈 블레이드의 제조 공정은 복잡하며 주조, 가공, 코팅 등 다양한 단계를 포함합니다. 블레이드는 주로 왁스 모델을 사용하여 주형을 만든 다음 용융 금속을 채우는 정밀 주조 방법을 사용하여 주조됩니다. 응고 후 왁스가 녹아서 블레이드가 남습니다. 후속 가공 및 열처리를 통해 블레이드의 모양과 특성이 개선됩니다.

Q: 터빈 블레이드 설계에서 냉각의 중요성은 무엇입니까?

답변: 냉각은 블레이드가 녹는점보다 높은 온도에서 작동할 수 있도록 해주기 때문에 터빈 블레이드 설계에서 매우 중요합니다. 냉각 기술에는 내부 냉각 통로, 필름 냉각, 팁 냉각이 포함됩니다. 이러한 방법은 과열을 방지하고 열 응력을 줄이며 블레이드의 수명을 연장합니다.

Q: 필름 냉각이란 무엇이며 어떻게 작동합니까?

A: 필름 냉각은 터빈 블레이드 냉각에 사용되는 기술로, 냉각 가스 층이 블레이드 표면 위로 불어져 절연 필름을 생성합니다. 이 필름은 뜨거운 가스에서 블레이드로의 열 전달을 줄여 블레이드 재료를 고온으로부터 보호하고 수명을 연장합니다.

Q: 블레이드 코팅은 터빈 성능에 어떻게 기여합니까?

A: 열 차단 코팅(TBC)과 같은 블레이드 코팅은 뜨거운 가스의 부식 및 마모 효과로부터 블레이드 재료를 보호하기 위해 적용됩니다. 또한 이러한 코팅은 열 전달을 줄여 열 응력을 관리하는 데 도움이 되므로 블레이드가 성능 저하 없이 재료 한계에 더 가깝게 작동할 수 있습니다.

Q: 터빈 블레이드 설계에서 공기역학은 어떤 역할을 합니까?

A: 블레이드의 모양과 프로파일이 터빈의 효율성에 큰 영향을 미치기 때문에 공기역학은 터빈 블레이드 설계에서 중요한 역할을 합니다. 블레이드는 가스나 증기의 흐름을 최적화하도록 설계되어 손실을 최소화하면서 최대량의 에너지를 추출할 수 있습니다.

Q: 효율성 및 환경 표준을 충족하기 위해 터빈 블레이드 설계는 어떻게 발전합니까?

A: 블레이드 디자인은 효율성을 향상시키고, 배기가스를 줄이며, 내구성을 높이기 위한 지속적인 연구 개발을 통해 발전합니다. 여기에는 환경에 미치는 영향을 최소화하면서 더 높은 온도와 압력을 처리할 수 있는 재료, 냉각 기술 및 공기 역학적 설계의 발전이 포함됩니다.

Q: 대형 터빈 블레이드 제조 시 어려운 점은 무엇입니까?

A: 대형 터빈 블레이드를 제조하려면 블레이드의 구조적 무결성과 공기역학적 특성을 유지하기 위한 정밀 주조 및 기계 가공의 필요성을 포함하여 여러 가지 과제가 있습니다. 또한 크기가 크면 냉각 및 코팅 공정이 복잡해 전문적인 장비와 기술이 필요합니다.

Q: 터빈 블레이드는 로터에 어떻게 부착됩니까?

답변: 터빈 블레이드는 일반적으로 열팽창을 허용하면서 안전한 연결을 제공하는 더브테일 조인트를 사용하여 로터에 부착됩니다. 다른 부착 방법으로는 전나무-나무 조인트와 수축-맞춤이 있으며, 이를 통해 높은 회전 속도와 열 부하에서도 블레이드가 안정적으로 유지됩니다.

Q: 터빈 블레이드에는 어떤 유지 관리 관행이 필요합니까?

답변: 터빈 블레이드의 수명과 성능을 보장하려면 정기적인 검사와 유지 관리가 중요합니다. 여기에는 육안 검사,-비파괴 검사, 청소, 손상된 블레이드의 수리 또는 교체가 포함됩니다. 블레이드 코팅 복원 및 수리 용접과 같은 고급 기술도 필요할 수 있습니다.

Q: 터빈 블레이드 고장의 결과는 무엇입니까?

답변: 터빈 블레이드 고장은 효율성 감소, 배기가스 증가, 터빈에 대한 잠재적인 치명적인 손상 등 심각한 안전 및 운영 문제로 이어질 수 있습니다. 심각한 경우 블레이드 오류로 인해 터빈이 완전히 정지되고, 수리 비용이 많이 들고, 가동 중지 시간이 발생하여 발전 및 산업 공정에 영향을 미칠 수 있습니다.

Q: 터빈 블레이드 설계는 터빈의 전체 효율에 어떤 영향을 줍니까?

답변: 블레이드 설계는 터빈 효율에 직접적인 영향을 미칩니다. 향상된 냉각, 감소된 무게, 향상된 공기역학을 통합한 고급 설계는 에너지 변환을 최적화하고 손실을 줄여 효율성을 크게 높일 수 있습니다.

Q: 재생 에너지 응용 분야에서 터빈 블레이드는 어떤 역할을 합니까?

A: 터빈 블레이드는 풍력, 수력 발전과 같은 재생 에너지 기술에 필수적입니다. 특히 풍력 터빈 블레이드는 바람으로부터 에너지 포집을 극대화하도록 설계되었으며, 수력 발전 터빈 블레이드는 수압을 기계 에너지로 효율적으로 변환하도록 맞춤화되었습니다.

Q: 터빈 블레이드 기술의 발전은 항공 산업에 어떤 이점을 제공합니까?

답변: 더 가볍고 강한 소재 사용, 더 효율적인 설계 등 터빈 블레이드 기술의 발전은 더 강력하고 연료 효율이 높은 제트 엔진의 개발을 가능하게 함으로써 항공 산업에 직접적인 도움이 됩니다.{0}}

Q: 터빈 블레이드 제조 및 폐기가 환경에 미치는 영향은 무엇입니까?

답변: 터빈 블레이드, 특히 초합금 및 복합재로 제작된 터빈 블레이드 제조는 높은 에너지 소비와 유해 폐기물 발생 가능성으로 인해 환경에 심각한 영향을 미칠 수 있습니다. 마찬가지로, 특히 풍력 터빈의 블레이드를 폐기하는 경우 크기와 복합 재료 재활용의 어려움으로 인해 어려움이 따릅니다.

Q: 터빈 블레이드 설계는 도시 지역에서 보다 조용한 작동에 대한 요구를 어떻게 수용합니까?

A: 도시 지역의 터빈용 블레이드 설계에는 톱니 모양의 뒷전과 작동 중 난류 및 소음 발생을 최소화하는 최적화된 공기 역학적 프로파일과 같은 소음 공해를 줄이는 기능이 포함되는 경우가 많습니다.

Q: 3D 프린팅이 터빈 블레이드 제조에 미치는 영향은 무엇입니까?

답변: 3D 프린팅 또는 적층 제조는 기존 제조 방법으로는 달성하기 어렵거나 불가능한 복잡한 형상과 내부 냉각 채널을 생성함으로써 터빈 블레이드 생산에 혁명을 일으키고 있습니다. 이를 통해 더 가볍고, 더 효율적이며, 잠재적으로 더 내구성이 뛰어난 블레이드가 탄생합니다.

Q: 터빈 블레이드 설계는 보다 지속 가능한 에너지 시스템 개발에 어떻게 기여합니까?

A: 고급 터빈 블레이드 설계는 발전 효율을 향상하고, 배출량을 줄이며, 재생 가능 에너지원의 통합을 가능하게 함으로써 더욱 지속 가능한 에너지 시스템에 기여합니다. 에너지 변환을 최적화하고 폐기물을 최소화함으로써 이러한 블레이드는 보다 깨끗하고 지속 가능한 미래를 만드는 데 도움이 됩니다.
